空气绝缘型母线槽

空气型母线槽

外壳防护等级有IP40——IP54，可根据安装使用环境灵活选择，达到母线槽精良经济输电。根据系统需求，可在母线槽任意位置设置插接口，安装快捷，分接方便，使用安全。

产品描述

空气型母线槽适用于交流三相四线、三相五线制，频率50——60Hz，额定电压至660V，额定工作电流250——6000A的供配电系统，承担配电任务，用于低压配电屏与大、中型负载的连接，主要应用于现代化的车间、厂房和高层建筑。本系列母线槽是在传统空气型母线槽基础上的改进型产品。

空气型母线槽母线导体选用高纯度电解铜，导体表面全长镀锡，提高了导体抗氧化腐蚀能力，加工后再用PVC管热缩处理，相间和对地用绝缘块隔开，铜母排得到双重绝缘保护，绝缘性能大大提高，然后封闭在接地的金属外壳内。

空气型母线槽外壳采用高强度冷轧钢一次冷轧成波纹结构，不仅外形美观大方，更大大增强母线槽的机械强度和系统的动热稳定性，可解决施工现场大跨距安装的难题。

空气型母线槽插孔处设计了安全防护挡板，只有防护挡板拉开时，插接箱才能接入，有效防止了插口处灰尘和异物的进入，从而提高了母线槽的防护性，防止误操作，使母线的安全性得到了大的提高。

产品特点

1）性能方面

（1）内部采用分离空气绝缘型式，使相间的安全净距和爬电距离远大于国家标准规定的要求。

（2）设备内部相间绝缘体采用高强度的环氧树脂绝缘材料，有效的提高了母线槽设备的抗动、热稳定能力，满足各种条件下的稳定运行。

母线采用铜排或者铝排，其电流密度大，电阻小，集肤效应小，无须降容使用。电压降小也就意味着能量损耗小，节约用户的投资。而对于电缆来讲，由于电缆芯是多股细铜线，其根面积较同电流等级的母线要大。并且其集肤效应严重，减少了电流额定值，增加了电压降，容易发热。线路的能量损失大，容易老化。

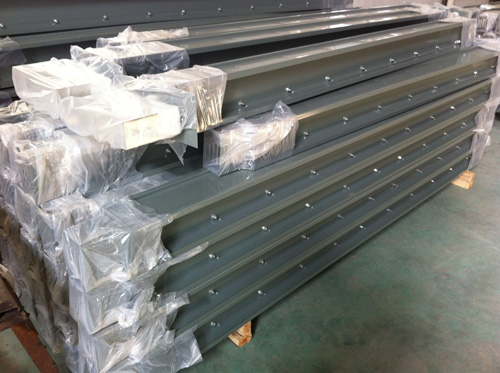

空气型母线槽成品

2）安全性

外壳采用采用弯板一次成型波纹结构，因此体积小外形美观大方，大大增强了传统母线槽的机械强度载荷能力。母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害，在配电系统中采用插入单元的安装很安全，外壳可以作为整体接地，接地非常的可靠，而电缆的PVC外壳易受机械和动物损伤，安装电缆时须先切断电源，如果有错误发生会很危险，特别是电缆要进行现场接地工作，接地的不可靠导致危险性增加。

空气式绝缘型母线槽

3）安装方面

母线由许多段组成，每一段长度既短且轻。因此，安装时只需要少数几人就能迅速完成。母线有许多标准的零件及库存，可以快速出货节约现场工作时间。其紧密的三明治结构能够减少电气空间，从而腾出更多的空间作为商业用途，如出租或作为公共场所。对于安装电缆来讲，则是一项困难的工作。因为，单根电缆往往很重，安装工作需要很多人的协作，花较多时间才能完成。另外，受制于电缆的弯曲半径，需要更多的安装空间。我公司产品采用对接式安装方式，使母线槽在安装过程中非常便捷灵活，节省了安装时间，降低了安装以及维护成本。

4）线路优化

通过使用母线槽，我们可以合并某些分支回路，并用插接箱将之转化为一条大的母线槽。它可简化电气系统，得到较多股线低的电流值。因此节约了工程的造价，并且易于维护。对于传统的电缆线路，电缆会使得电气系统复杂，庞大，难于维护，这样，就浪费了工程费用和安装空间。不同电流等级的母线槽全部采用统一的盖板，设备标准化程度高，互换能力强，变容接口方便，对于前期安装和后期维护，都能够高速便捷。

5）可扩展性

对于母线来讲，系统扩展可通过增加或改变若干段来完成，重新利用率高。而大多数情况下，电缆不能重新利用，因为长度和路线是不同的，如果要扩展系统，我们要购买新的电缆取代旧的电缆。

6）插接式开关箱

插接式开关箱可以与空气型母线槽配用。安装时无需再加其它配件。插接脚是重要的部件，它是由铜合金冲压制成，经过热处理加以增强弹性，并且表面镀锡处理，即使插接200次以上，仍能保持稳定的接触能力。箱体设置了接地点以保证获得可靠的接地，箱内设置了开关电路，采用塑壳断路器能对所分接线路的容量作过载和短路保护。

总体来说空气型母线槽插孔处设计了安全防护挡板，只有防护挡板拉开时，插接箱才能接入，有效防止了插口处灰尘和异物的进入，从而提高了母线槽的防护性，防止误操作，使母线的安全性得到了极大的提高。

技术参数

1、空气型母线槽使用条件

环境温度：上限：+40℃；下限：-25℃

海拔：2000m以下

湿度：相对湿度在高温度为+40℃时不超过50%;温度较低时允许有较高的相对湿度

凝露条件：有

地震基本烈度：6度设防

安装地点：户内、户外

2、绝缘电阻：每一段封闭母线单元绝缘电阻值应大于或等于100MΩ 2500V兆欧表）。

3、介电强度：每一段封闭母线出厂前均经受1分钟工频干试耐压试验。

工频耐压及雷电冲击耐压数值，符合国家标准。

4、接地系统：符合IEC364-5-54对接地系统的要求。

5、防护等级：户内型：IP40；户外型：IP43、IP55。

6、负载性能：在额定电流下，外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。

7、短路性能：动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。

空气型母线槽的设计参照执行的标准：

空气型母线槽执行的国家标准为：GB7251.2-1997《低压成套开关设备和控制设备？第2 部分：对母线干线系统（母线槽）的特殊要求》（该项标准等同采用IEC60439-2标准）。执行的行业标准为：JB8511-1996《空气绝缘母线干线系统》（空气绝缘母线槽）、JB/T9662-1999《密集绝缘母线干线系统》（密集绝缘母线槽），这两项标准是根据国家对电气产品安全性能的要求，在国家标准的基础上增加了具体条款内容及要求，为母线槽产品的安全性及可靠性提供了保证依据。

母线干线系统（母线槽）已列入IEC国际标准之中，世界先进国家都有相应标准，如：美国UL标准、加拿大CSA标准、英国BS标准、日本JIS标准等，这些标准对于规范母线槽产品设计和测试依据都起到重要作用。
