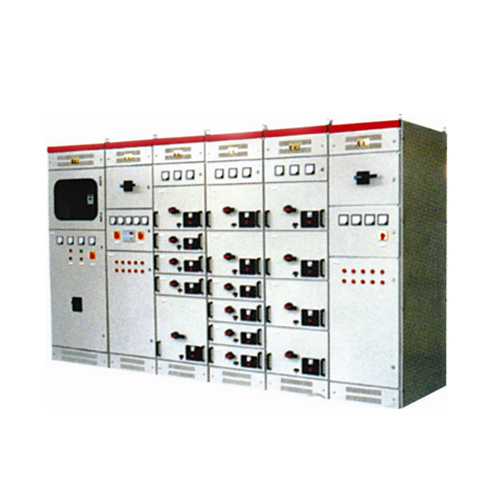

GCK型低压抽出式开关柜

GCK系列电气控制中心，主要是由一些组合式电气控制单元，和其它功能单元组合而成。这些单元以上下重叠的方式安装在封闭的金属柜体内。用设置在柜体上方的水平母线，将每个柜体联结在一起，同一柜体的功能单元则并联在垂直母线上。柜体共分水平母线区、垂直母线区、电缆区和设备安装区等四个互相隔离区域，功能单元分别安装在各自的小室内，当任何一个功能单元发生事故时，均不影响其它单元，防止事故扩大。　　

本产品符合IEC439-1及GB7251.1-2005标准。该产品采用IEC114规定的IP40防护等级，当所有的门和护板关闭时，或门开启时以及功能单元外子移出位置时，均能达到相应的防护等级，这样可确保人身安全。

该产品设置有完善可靠的接地系统和保护电路，所有功能单元均能按规定的性能要求，分断短路电流，进线单元具有三段保护特性。因此，可以保证供电的可靠性，和设备与系统的安全。

所有功能单元，均可通过接口件与PC线板(可编程序控制器)或微处理机连结，作为自动控制系统的执行单元，根据用户需要还可以提供其它内容的功能单元和功能组合，该产品适用于交流380V，频率50Hz的电路中。

主要技术性能特点

▲每台柜可用隔离变压器将主、辅电路分开，辅助电路的操作电源为50Hz、220V；信号电源为50Hz、6V。

▲受电主开关具有三段(瞬间、短延时及过载)保护，为与下一级主开关(具有瞬时及过载二段保护)配合，取消瞬间一段，避　免了越级跳闸。且具有自投、无自投和切换装置供选用。

▲水平母线具有单母线分段和不分段两种，当采用单母线分段时，母联开关亦具有自投；无自投和切换装置。

▲电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。

▲各功能单元中的交流接触采用无声运行时，具有节能功能。同时，当电源消失后具延时(大于0.3s、小于0.5s)释放的特　　性。因此不加装电机各自启动继电器亦能在0.3s以内(重合闸或备用电源自投时间小于0.3s)恢复供电时，保证电动机继续　运行。

▲馈电电路主开关具有瞬时和过载保护，当用户需要时，可加装漏电保护。

▲照明及家用电器电路主开关具有瞬成时，过载和漏电保护，本电路适用电钻、手提砂轮机等移动电器的供电。

▲受电电路装有电流表、有功和无功电度表。250A及以上馈电电路可装或不装电流表及电度表。其他大于37kW或60A的　电路安装有电流表。

▲事故时可加装灯光和报警装置。
